Type KR3000
Welke legplank past bij mij?
Type KR3000 Topseller
Het combineren van cantilevers van verschillende modellen, zoals tussen de KR3000 en KR6000, is technisch niet haalbaar. Een combinatie van verschillende armlengtes, bijvoorbeeld 50 cm en 100 cm, is echter wel haalbaar. Het is belangrijk dat de armen niet verder uitsteken dan de sledepoten. Voor een combinatie van 50 cm en 100 cm vrijdragende armen is een schapstaander met een diepte van 100 cm nodig.
Afhankelijk van het type sledestelling zijn onze sledestellingen verkrijgbaar in gelakte en thermisch verzinkte versies voor buitengebruik (sledemodellen voor buitengebruik: KR2500 / KR3000).
De afzonderlijke dwars- en diagonaalschoren worden met de bijbehorende zeskantbouten, zeskantmoeren en ringen aan de beugel van de legborden gemonteerd.
Afhankelijk van de hoogte van uw schappen varieert het aantal stutten (dwars- en diagonale stutten).
Het juiste aantal stokjes vindt u in de artikelomschrijving en in de montagehandleiding.
De axiale dimensie is de interne dimensie tussen twee staanders. Afhankelijk van het sledetype bieden wij deze velden aan in 120 cm (KR2500) en in 100 cm / 150 cm (KR3000 / KR6000).
Een rubberen strip op draagarmstellingen wordt voornamelijk gebruikt om je opgeslagen goederen en de draagarmstellingen te beschermen tegen mogelijke schade. Er is geen extra montage nodig om ze te bevestigen. De rubberen strips worden gewoon direct op de gewenste draagarm gelijmd. Voor onze KR3000 en KR6000 modellen bieden we speciaal bijpassende rubberen strips.
Beschikbare traymaten variëren afhankelijk van het specifieke cantilever rack-model:
- KR2500: Met vakken van 120 cm breed, inclusief versteviging.
- KR3000: Biedt traveeën van 100 cm en 150 cm breed, beide inclusief versteviging. Deze zijn ook verkrijgbaar in een thermisch verzinkte versie.
- KR6000: Dit model biedt ook baaien van 100 cm en 150 cm met versteviging.
Bij de levering is het juiste aantal schroeven voor de montage van sledestellingen inbegrepen. De volgende schroeven worden gebruikt voor een cantilever stellingsysteem:
Boutanker, zeskantbouten / -moeren, sluitring, compensatiewig enz.
Bij bepaalde modellen van onze draagarmstellingen kunt u de hoogte van de draagarmen flexibel verstellen. De KR3000 en KR6000 modellen bieden de mogelijkheid om de draagarmen afzonderlijk in stappen van 5 cm te verstellen. De armen van het KR2500-systeem zijn daarentegen stevig gelast en kunnen niet in hoogte worden versteld.
Draagarmstellingen zijn ideaal voor de opslag van lange goederen, zoals houten balken, stalen profielen, buizen en nog veel meer. U kunt de draagarmstellingen bovendien uitrusten met houten of roostervloeren, zodat ook de opslag van andere opgeslagen goederen mogelijk is.
Draagarmstellingen worden altijd bevestigd door ze aan de grond te verankeren.
Natuurlijk bieden we ook rekken op maat.
Stuur ons uw vraag per e-mail, fax of neem telefonisch contact met ons op.

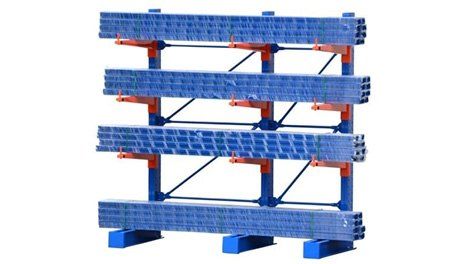

Draagarmstelling Type KR3000
- Plankhoogte 2m - 4m
- Enkel + dubbelzijdige draagarmstellingen met vrij verstelbare armen in een 5cm raster in hoogte
- Draagarmen worden verbonden door dwars- en diagonaalschoren.
- Staand profiel wordt op de basis geschroefd
Gemakkelijk te monteren- Beste prijs
- Alle onderdelen inbegrepen
Gemakkelijk te monterenMontagehandleiding
Kwaliteit van onze producten
Vrijwillig testen van onze draagarmstellingen
Om ons aan externe kwaliteitstests te onderwerpen, laten wij onze producten jaarlijks vrijwillig testen.
De rekken worden getest op belasting, stijfheid en stabiliteit.
De maximale plank- en vakbelasting staat vermeld op de meegeleverde belastingsplaten.
Versies
Geschilderd voor binnengebruik

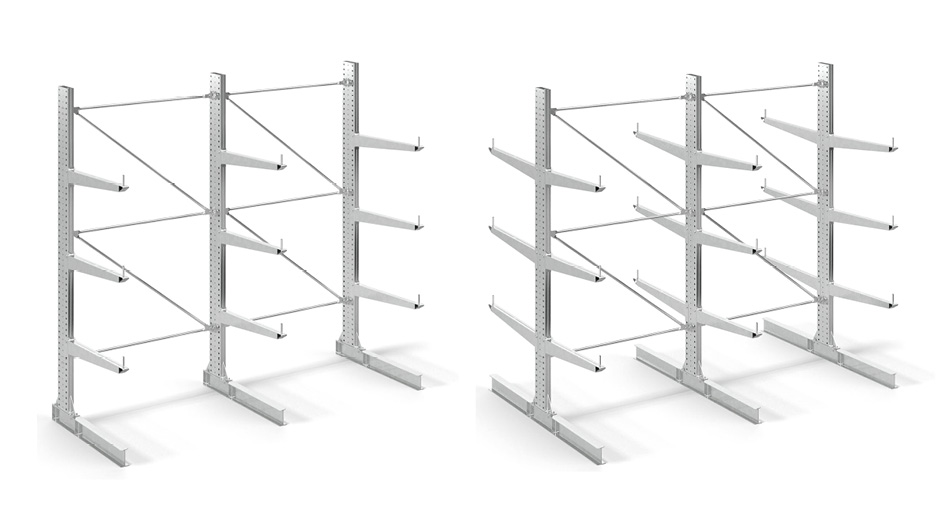

Enkel + dubbelzijdige versies
Klik hier voor prijzen en productoverzicht
Thermisch verzinkt voor buitengebruik
Thermisch verzinkte rekken voor buiten

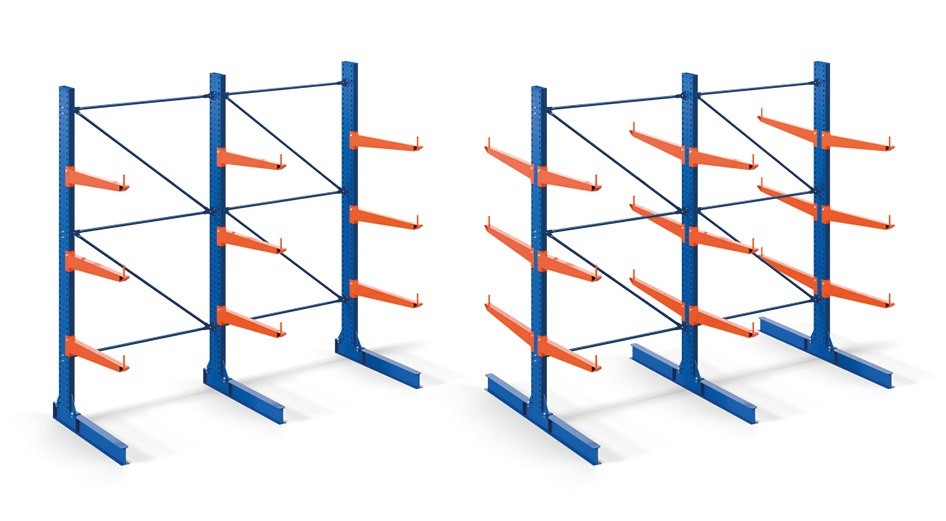

Overzicht Draagarmstellingen KR3000

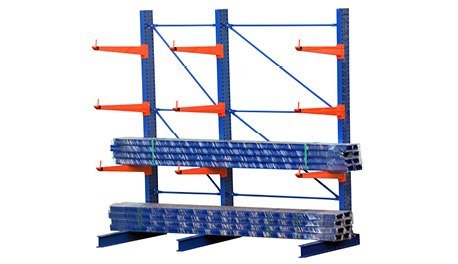

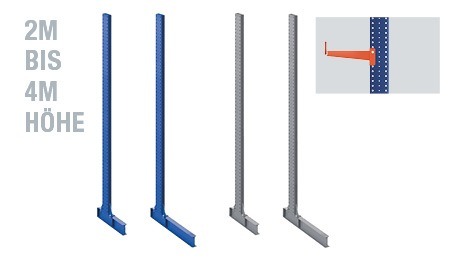

Enkelzijdig rechtopstaand
Stabiliteit door T-balken

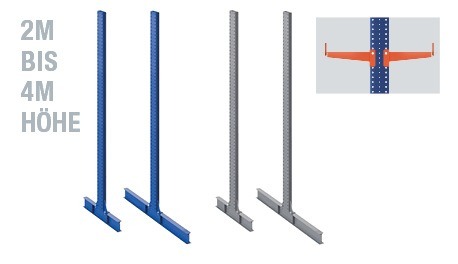

Dubbelzijdig rechtopstaand

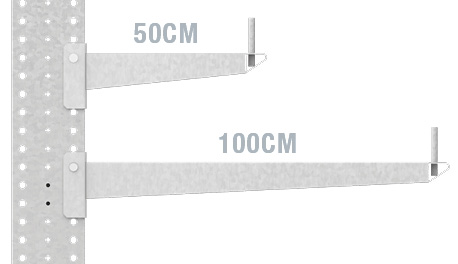

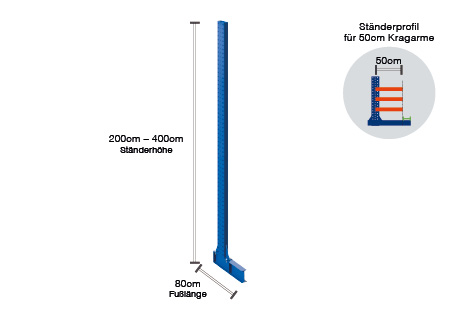

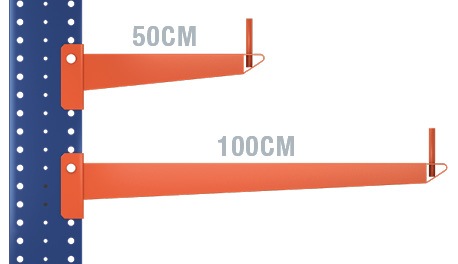

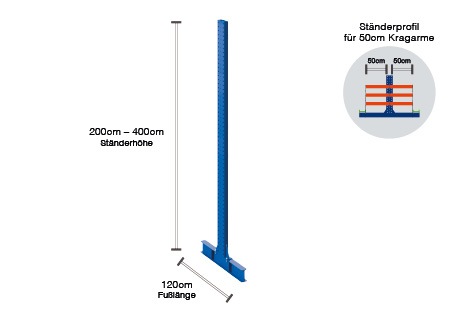

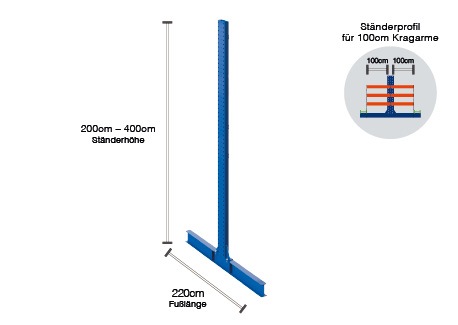

2 verschillende dieptes - 50cm armdiepte (80cm voetdiepte) en 100cm armdiepte (130cm voetdiepte)

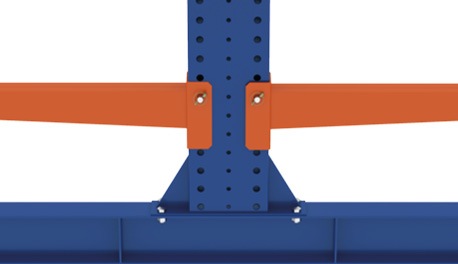

De complete plankopstelling bestaat uit een dubbel C-profiel en het voetgedeelte in de vorm van een T-balk (voet). Het staande profiel is aan de voet geschroefd.
Staanders
Versies + massa
Standbelasting
Eenzijdig max. 1500KG
Dubbelzijdig max. 3000KG
Belastingen gelden bij gelijkmatig verdeelde belasting
Montage rechtop

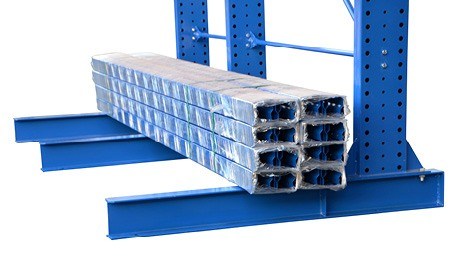

Belasting van het voetgedeelte
Het oppervlak van de voetstukken van de draagarmstellingen kan oneindig worden belast.
Technische informatie

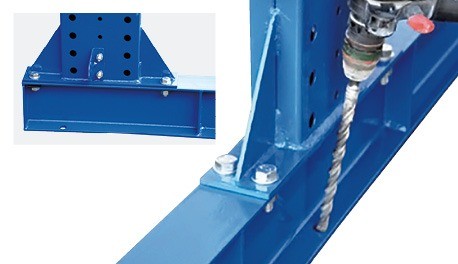

Bevestiging in de vloer
Benodigde onderdelen
:Gemonteerde plank, boutanker
- Boorgaten: 12mm ∅, 100mm diep.
- Gaten uitblazen
- Geen vloersteun nodig. Gaten zijn reeds geïntegreerd / voorgeboord in de basissectie.
- Draai het boutanker in met de vloerhouder - de moer moet gelijk liggen met de schroefdraad.
- Draai het anker stevig vast
- Na het aandraaien mag de markering in de schroefdraad niet zichtbaar zijn!
Let op:
De boutankers moeten vakkundig worden bevestigd.
Ons eigen montageteam zorgt graag voor de vakkundige montage van uw planken.
Hier vindt u meer informatie over onze plankensamenstellingen

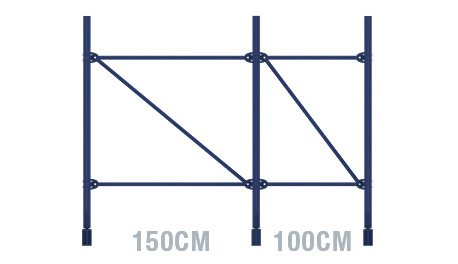

Asafmetingen
- De asmaat beschrijft de breedte van een plankvak, evenals de afstand tussen twee staanders.
- Wij bieden twee verschillende asafmetingen in de breedtes 100cm & 150cm.
- De verschillende asafmetingen kunnen vrij met elkaar worden gecombineerd.
- Configureer uw draagarmstellingen individueel met de door u gewenste traveelengtes. Door hun modulaire opbouw kunnen onze rekken ook steeds worden uitgebreid.

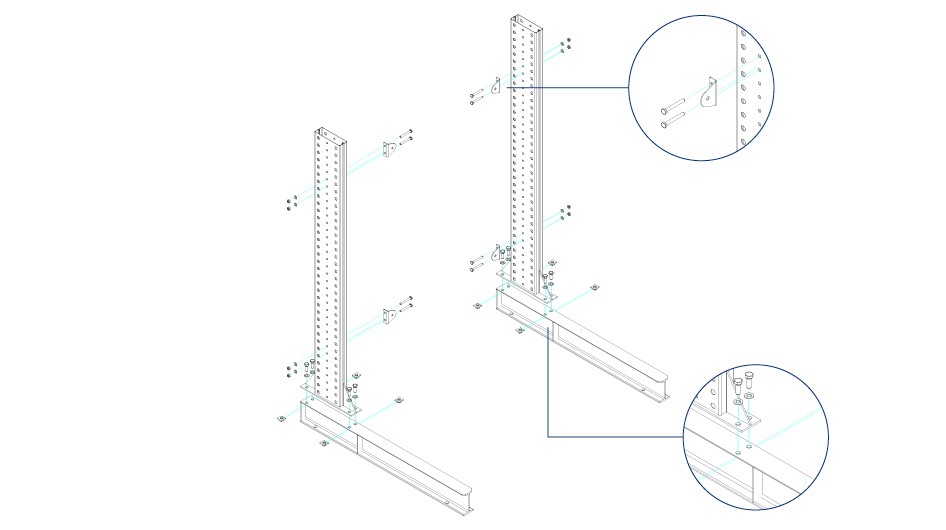

Montagebeugels
Technische informatie

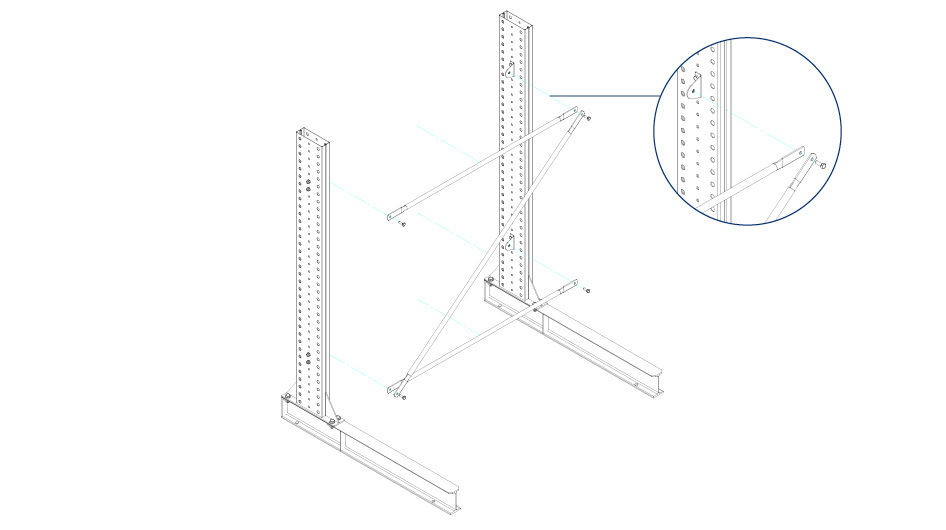

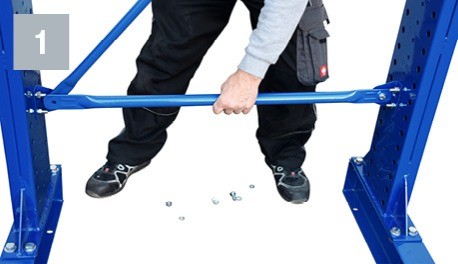

Montage van dwars- en diagonaalschoren
Benodigde onderdelen:
diagonaalschoor, dwarsschoor, zeskantbout, zeskantmoer, sluitring

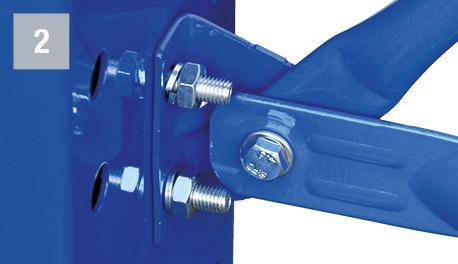

- De montage van de dwars- en diagonaalschoren geschiedt door middel van M10*80 zeskantbouten, M10 sluitringen, M10 moeren en borgplaten direct aan het opstaande profiel.
- Met een steeksleutel van 17 mm en een ratel met een moer van 17 mm is de montage in een paar minuten gebeurd.
Diagonaalschoren + dwarsschoren dienen om de staanders te verstijven en de stabiliteit te vergroten.
Draagarmen

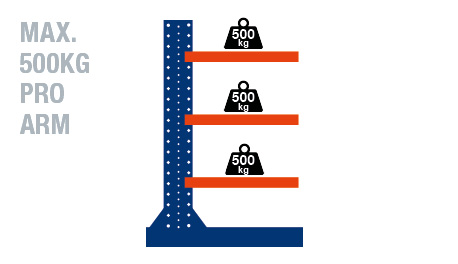

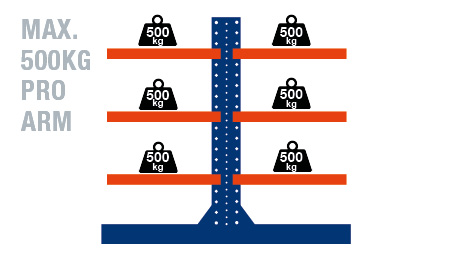

Max. Belasting per arm = 500kg
Arm is geschikt voor eenzijdige en dubbelzijdige opbouw.
Armlast
- Totale belasting per draagarmMaximum
500kg bij gelijkmatig verdeelde belasting
Montage van draagarmen
Technische informatie

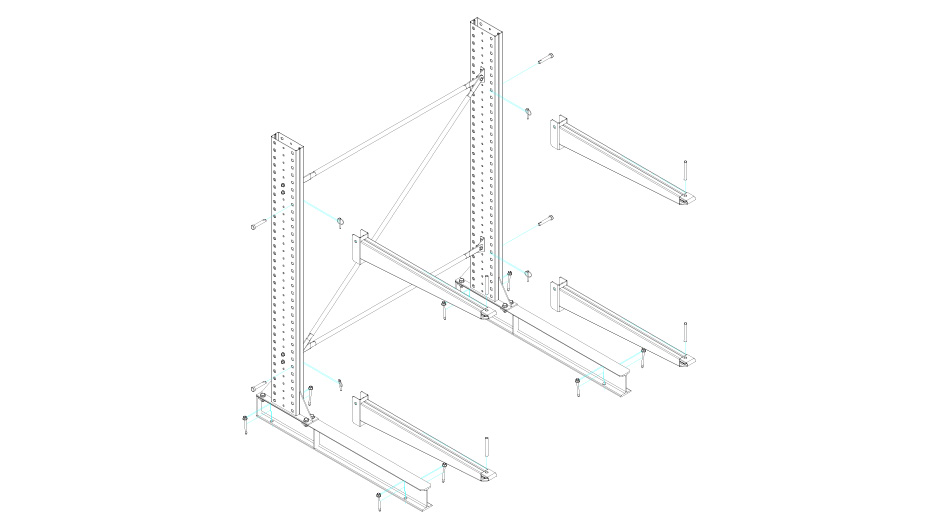

Montage van de draagarmen

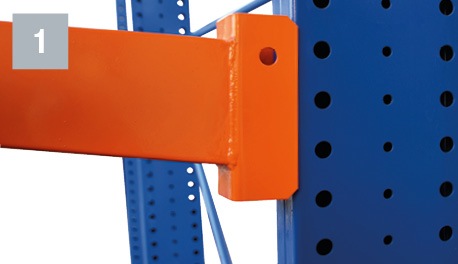

1. breng de draagarm op de gewenste hoogte

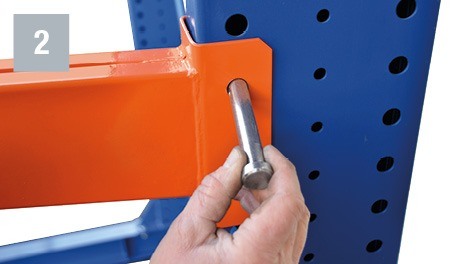

2. haak de pinnen in

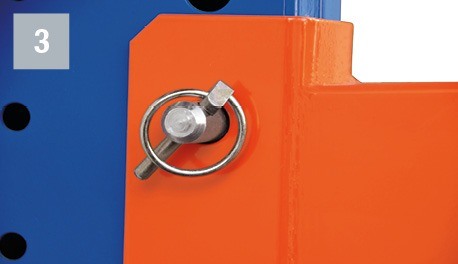

3. bevestig veiligheidsspeld

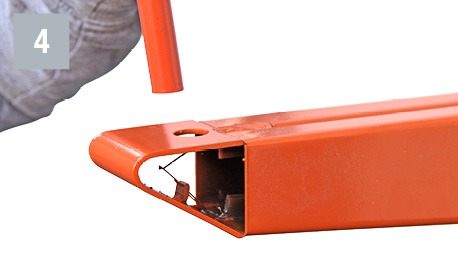

4. bevestig de afrolbeveiliging

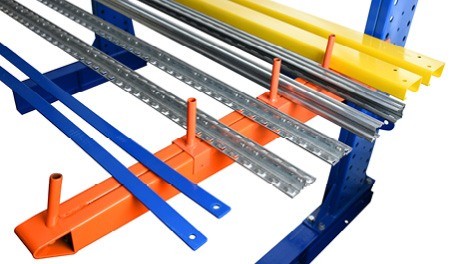

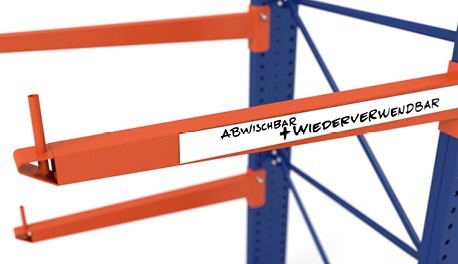

Accessoires voor draagarmen
Draagarmscheider
Voor het verdelen van de draagarmen in afzonderlijke compartimenten
Draagrek Rubberstrip
Beschermt tegen krassen en uitglijden

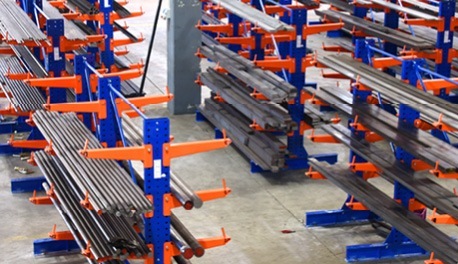

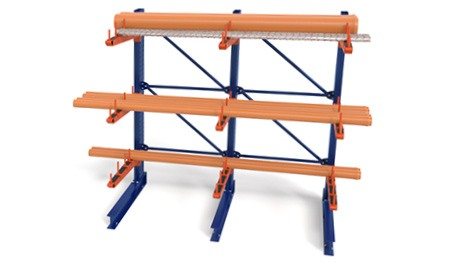

Toepassingsvoorbeelden

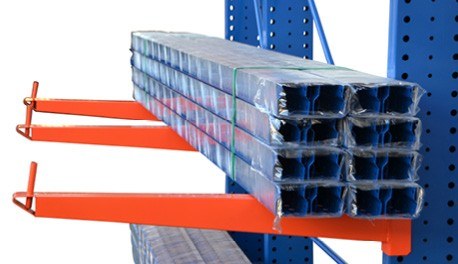

Optimaal voor lange goederen
